SEETEC ATEM215S-CO 21.5" 便攜箱載式多機位導演監視器3G-SDI HDMI IPS全高清1920x1080
型號：ATEM215S-CO
簡介
屏幕尺寸：21.5" IPS
分辨率： 1920x1080 pixels
屏幕比例：16:9
亮度： 250cd/m2
輸入
3G-SDI、 HDMI、 RS485、 GPI、 USB
輸出
3G-SDI、 RS485、 耳機孔、揚聲器
DM
Shop/2022/1/ATEM156S_173S_215S_DM-CO-CN.pdf
下載
- 本站下載
-
正在提交中....
聯系我們
概覽
特征
參數
視頻
應用
附件
完備的多機位現場拍攝、監看及后期制作解決方案

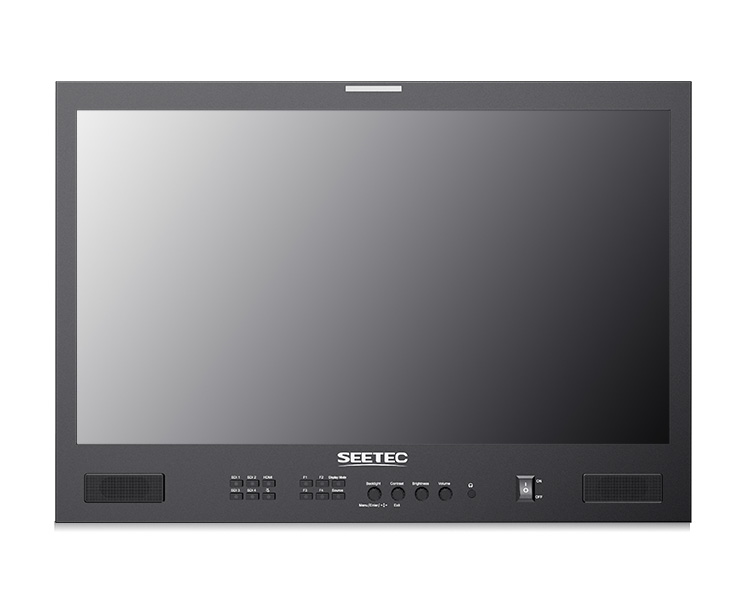

SEETEC ATEM215S-CO是一款全高清廣播級箱載式監視器， 搭載4個3G-SDI輸入及輸出， 1個HDMI輸入接口以及RS485、GPI控制接口。采用Rec.709色彩標準，顯示圖像逼真、效果專業。全鋁金屬機身，經久耐用；配備3D-LUT、波形圖、矢量圖、直方圖、峰值對焦等精彩功能，均可通過前面板按鍵輕松操作和控制。便攜式航空鋁箱，即使苛刻的外景拍攝也能輕松勝任，是影視劇組、廣播及后期制作的理想監看利器！
21.5英寸 LCD大屏，1920x1080高分辨率, 準確色彩還原，呈現非凡、自然的高清畫面； 250cd/㎡的亮度，1000:1的對比度，178°廣視角，讓您無論處于何種方位，都可以看到清晰的畫面，保證色彩的真實性。

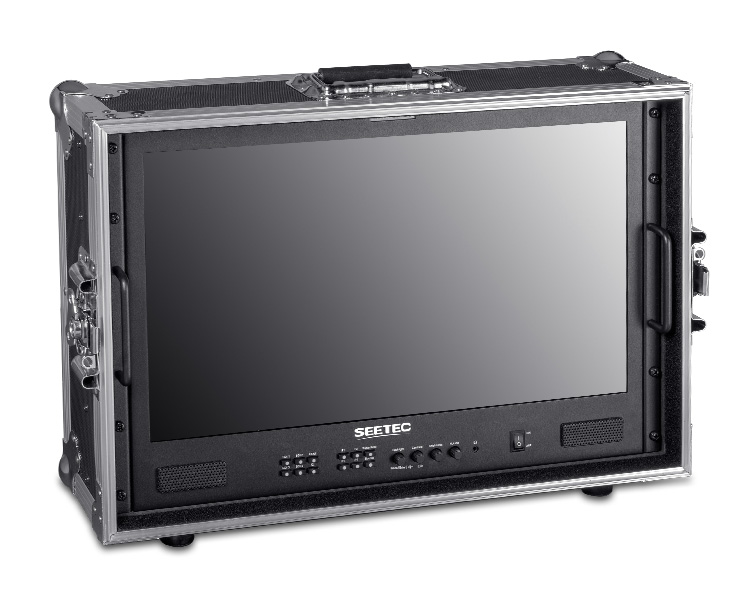

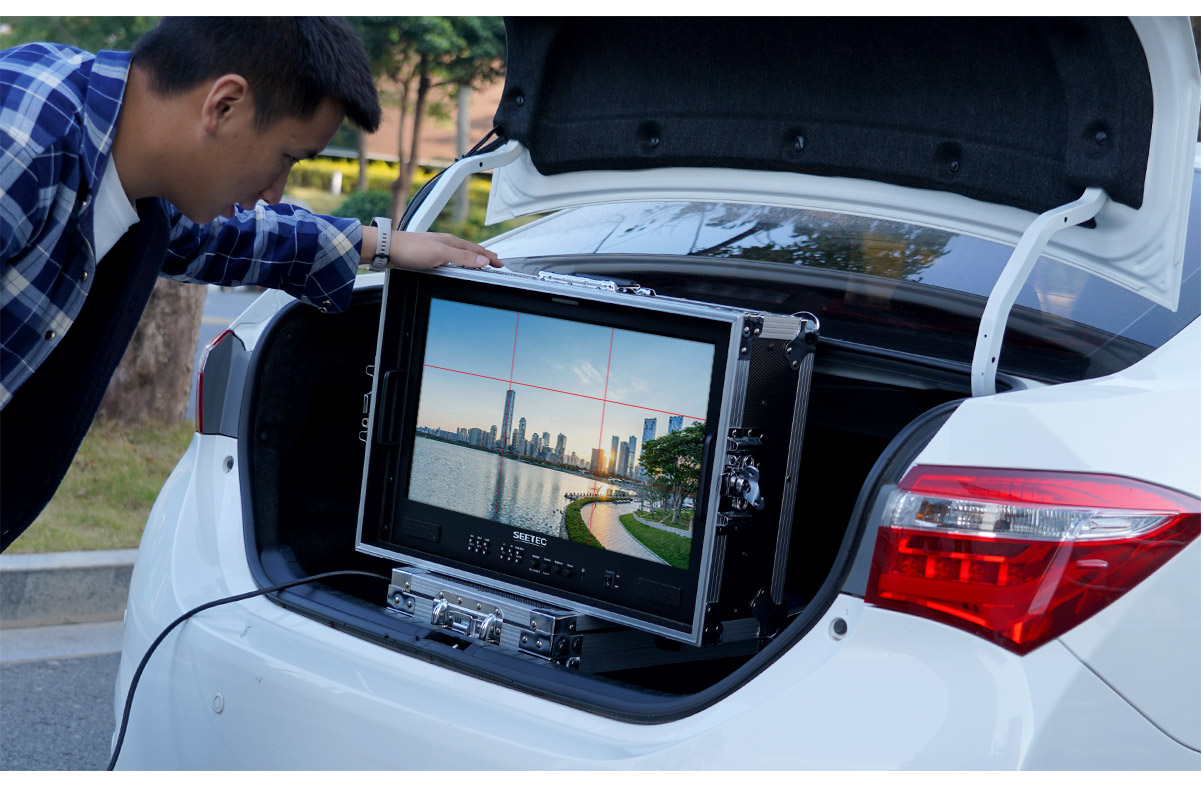

戶外拍攝的理想選擇

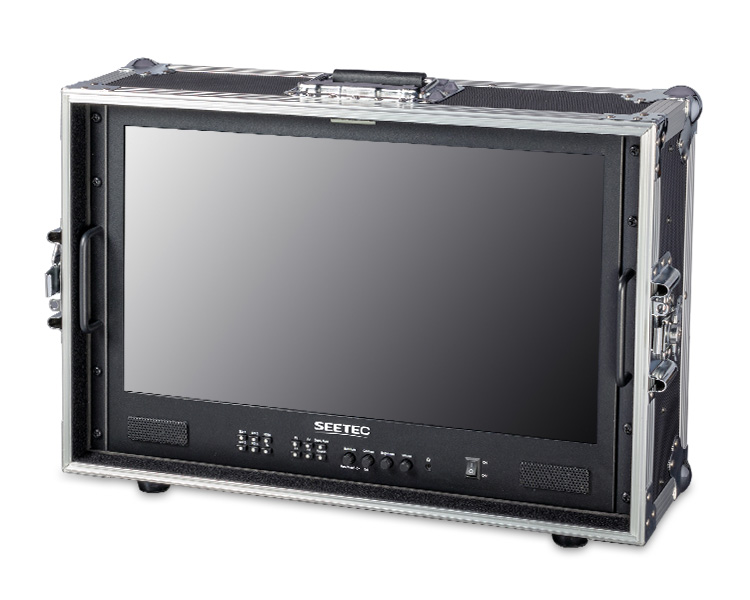

時間成本，對于影視劇組而言，十分重要。尤其在頻繁換場的情況下，就顯得尤為突出。ATEM215S-CO配備具有防塵、防水、耐高溫、耐腐蝕等特點的航空鋁箱，適應不同環境下的攜帶與應用，給監視器提供了更安全的保護。
創新的組合式結構設計，可快速完成完成監視器的拆卸與安裝，室內、戶外都能輕松應對。
握感舒適，大小適中的提手，可有效緩解設備移動帶來的負重感，方便搬運。
箱體的鏈接和前后蓋均采用美觀的蝶型鎖扣，耐用且耐看。
采用Rec.709色彩標準
準確的色彩還原是衡量專業監視器的重要指標之一。ATEM215S-CO內置3D-LUT，采用各專業領域信賴的Rec.709高清色彩標準，使用專業調色技術運用算法，配合專業儀器出廠校準，從而確保每臺監視器色彩還原的一致性。

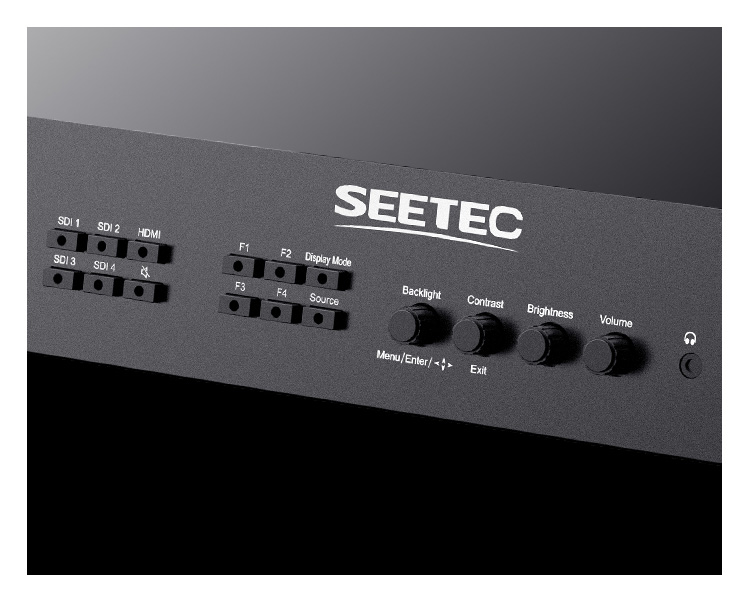

當您忙碌于拍攝現場時，需要的是能輕松地控制設備，ATEM215S-CO能滿足您的需求。它能夠一鍵式信號源切換，自定義快捷功能，快速調節亮度、對比度、音量等，讓您在拍攝過程中游刃有余。按鈕的背光設計，讓您更輕松辨別當前輸入的信號和使用的快捷鍵，即使是在昏暗的演播室或戶外環境下都易于使用。
SDI監看的理想選擇

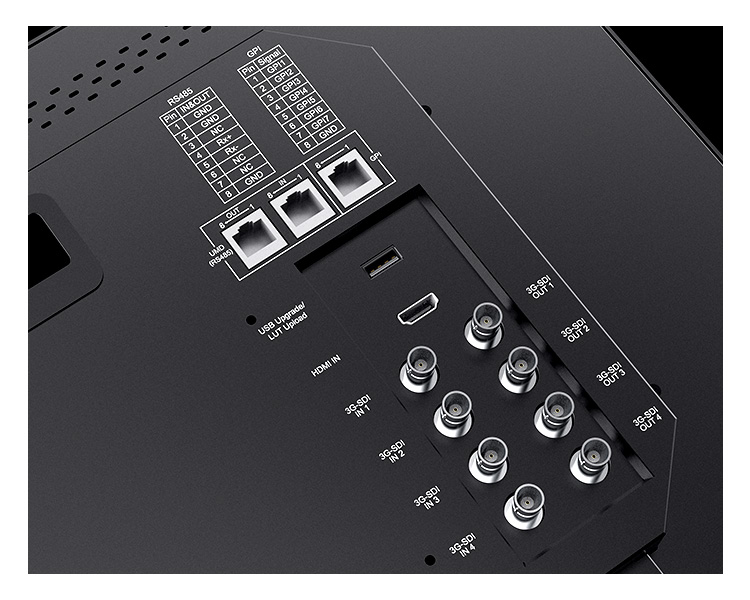

無論您在何地需要進行SDI監看， ATEM215S-CO監視器是理想的選擇。它設有4路3G-SDI輸入及輸出，適合片場多機位拍攝，多人同時監看。此外，還設有1路HDMI輸入、RS485、GPI控制接口，滿足不同需求。
為拍攝持久續航

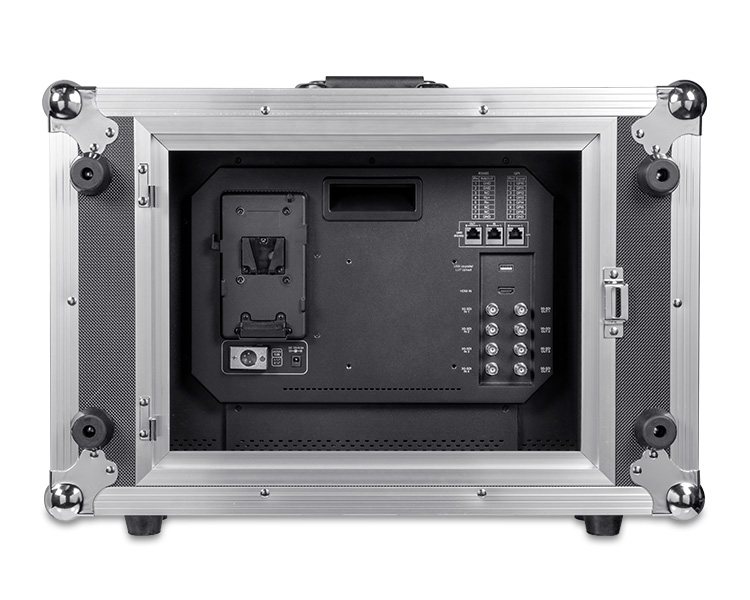

監視器配備DC12V/4A電源，卡儂頭電源接口和索尼V型電池扣板（適用鋰電池）可供選擇。
注：電池扣板出廠默認V型扣板，客戶也可根據需要選擇松下安東電池扣板。
準確的對焦與高效監看
監視器提供一系列的專業輔助監看工具，如波形圖、3D-LUT、峰值對焦、直方圖、矢量圖、音頻柱、時間碼、變形模式等，所有功能均可通過菜單輕松選擇操作，也可以設置快捷鍵或通過GPI控制，有效提高現場拍攝和后期制作的效率。
監視器在SDI信號下支持時間碼，與攝像機同步。通過時間碼， 可以快速并精準找到視頻中的每一幀畫面，在影視后期與視頻制作中識別特定的幀率時顯得尤為便利。
最多支持36個自定義LUTs
3D-LUT 是用于快速查找和輸出特定顏色數據的表格。 通過加載不同的3D-LUT表，可以快速重新組合色調，形成不同的色彩風格。 內置4個De-log LUT , 也可以通過 U 盤加載自定義.cube 文件 （最多加載36個）。
提供令人難以置信的清晰度和細節
支持HDR (高動態范圍）監看功能，提供令人難以置信的清晰度和細節，有效提升整體畫質。HDR開啟后，您可以自由選擇Sony, Canon, Panasonic, Fujifilm, Bolex, RED, ARRI公司對應的Gamma和色域。
節省您的預算
內置波形監看功能，您可選擇波形圖（RGB/ YUV/ Y）、矢量圖、RGB直方圖、亮度直方圖和音頻相位和電平顯示，進行廣播級精度的波形監看，獲得所需知道的一切視音頻信號專業信息。功能可單獨開啟，也支持一鍵開啟全波形模式 (可以左右調整）。ATEM215S-CO成為現場制作監看的理想選擇，讓您無需再單獨使用昂貴的示波器！
TSL 3.1/4.0協議
ATEM215S-CO支持TSL3.1/4.0協議下的UMD動態源名，支持TSL地址0-126可選，最多顯示16個字符，讓節目制作人一目了然地明白現在切換的是哪路信號來源。動態源名UMD信號接口支持RS485輸入/輸出
GPI控制紅Tally、綠Tally，不僅可以提示攝像師已進入錄制狀態，同時更能體會到電視拍攝準專業技術帶給您創作中的方便性。
滿足不同監看需求
畫面可設置單畫面、畫中畫、四畫面, 滿足不同監看需求。畫中畫模式下，可調整子窗口的尺寸和位置；四畫面模式下，支持4個SDI輸入或SDI1~SDI3+HDMI輸入，SDI信號同時顯示4路音頻柱和4個時間碼。
監視器可以解嵌來自SDI和HDMI的音頻， 您可任選2路音頻通過3.5mm耳機口輸出。 在SDI音頻下，支持最大16路音柱顯示，在HDMI音頻下，僅支持2路音柱顯示。
ATEM215S-CO設有4組自定義菜單設置，設置完會自動保存，下次開機無需重新設置，節省時間成本。
新一代加長型遮光罩，讓您在任何環境下都能獲得理想的觀看效果。
無論是寒冷的雪地還是酷熱的沙漠等環境ATEM215S-CO都能輕松勝任。
主要特征:
* 21.5英寸1920x1080全高清大屏
* 便攜航空鋁箱，戶外拍攝的理想選擇
* 靈活直觀的按鍵操作，簡單易上手
* 多種畫面模式（單畫面、畫中畫、四畫面）
* 3D LUT Log灰片轉換Rec.709，支持用戶3D LUT上載(多達36個）
* 全波形顯示、波形圖、矢量圖、RGB直方圖、亮度直方圖、輔助對焦、斑馬紋、中心標記等功能，能幫助準確對焦和曝光，適用于前期拍攝、后期制作以及顏色校準
* 多種接口，滿足不同需求: 4*3G-SDI輸入及輸出，1*HDMI輸入，RS485, GPI
* 支持OSD和LED Tally
* 耳機立體聲輸出方便監聽
*峰值對焦(黃、紅、綠、藍、白5色對焦顏色可選)
*斑馬紋（70IRE、80IRE、90IRE、自定義）
*單色（灰、紅、綠、藍）
*偽彩
*時間碼
*九宮格
*安全標記 (70%、80%、90%、16:9、16:10、4:3、5:4、1.85:12.35:1、自定義)
*中心標記
*全波形 (可左、右調整)
*波形圖（RGB波形圖、Y、YUV波形圖）
*矢量圖
*亮度直方圖
*RGB直方圖
*音頻柱
*HDR
*3D-LUT
*掃描模式 (欠掃描、過掃描)
*顯示比例 (自動、16:9、16:10、4:3、5:4、1.85:1、2.35:1、自定義)
*變形模式 (1.25X、1.33X、1.5X、2.0X、2.0mag)
*放大（4X、9X、16X）
*圖像靜止
*點對點
*色溫(6500K, 9300K, user)
*顯示模式(單畫面、畫中畫、四畫面)

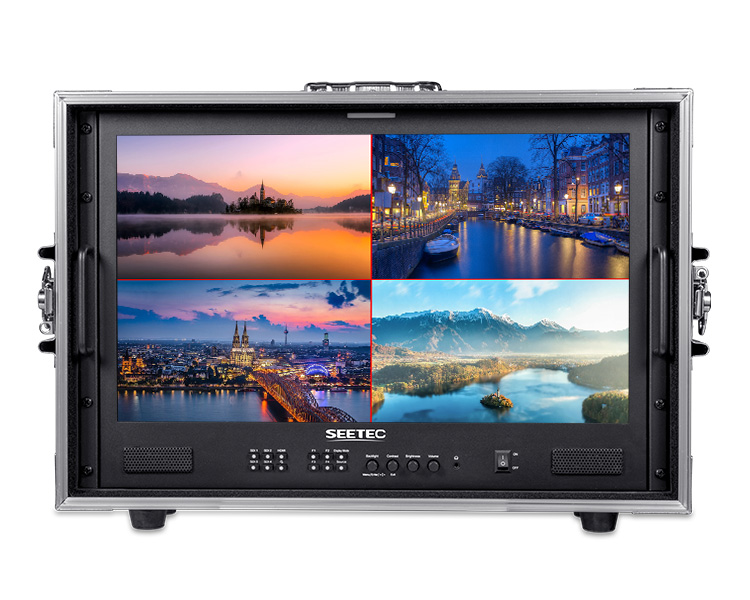

四畫面顯示
支持4路3G-SDI輸入或SDI1~SDI3 + HDMI輸入。SDI4或HDMI可在窗口-4選擇。
畫中畫
在畫中畫模式下，可調整子畫面的比例和位置。
亮度直方圖
亮度直方圖是用來檢查畫面亮度的量化工具。該功能展示了一張圖像上的亮度分布：沿水平軸的亮度圖（左：暗，右： 亮）而且每一個水平軸上的亮度對應著一個垂直軸上的像素值。
輔助對焦
畫面中銳利的邊緣可以用紅色、綠色、藍色標示出來，便于攝影師清晰的辨認是否聚焦準確，攝影師可根據被攝物體的不同色調選擇聚焦顏色。輔助對焦在攝像機預覽、錄制和回放皆可實時操作，無操作延時。
偽色彩
偽色彩用于協助調節攝像機曝光參數，可以直觀的觀察和計算視頻中的亮度級別，將0-100%亮度值映射為偽色彩，以此來提示攝像師是否需要調節攝像機的曝光參數。
斑馬紋過曝顯示
斑馬紋過曝顯示是將過度曝光部分的圖像區域用動態斜條紋警示出來，提示攝影師是否需要調整攝像機參數，降低曝光值。斑馬紋值可調整。
單色顯示
單色顯示用于輔助調整攝像機色彩設置。在單色顯示模式下，用戶可以切換用紅色、綠色、藍色或者灰色來驅動像素點，在此模式下可以更快更準確的調整畫面的色調飽和度。
圖像放大(4X、9X、16X)
圖像放大是將圖像放大為4X、9X甚至16X高品質特寫。
變形模式 (1.25X、1.33X、1.5X、2.0X、2.0mag)
變形模式是配合寬屏幕電影鏡頭使用，還原真實比例的電影畫面。允許您將拍攝到的圖像擠壓1.25X、1.33X、1.5X或2.0X查看，即使你的相機鏡頭沒有變形功能，并且可以放大圖像的中心一個2.0XMAG模式，這樣你就清晰查看拍攝圖像。
點對點
點對點是使攝影師可以1:1的查看原始信號圖像，該功能對于捕捉最佳細節至關重要。

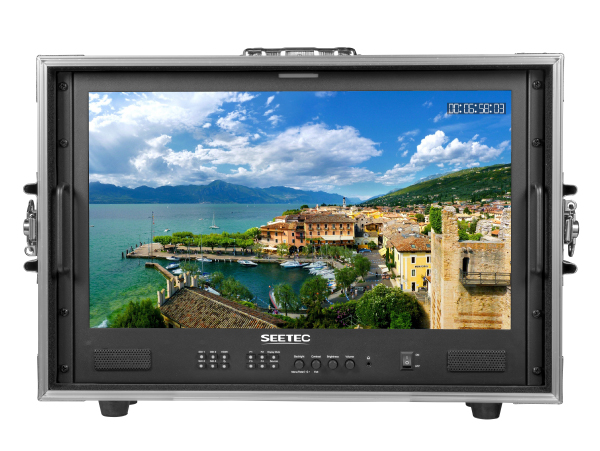

時間碼
顯示SDI信號的時間碼。

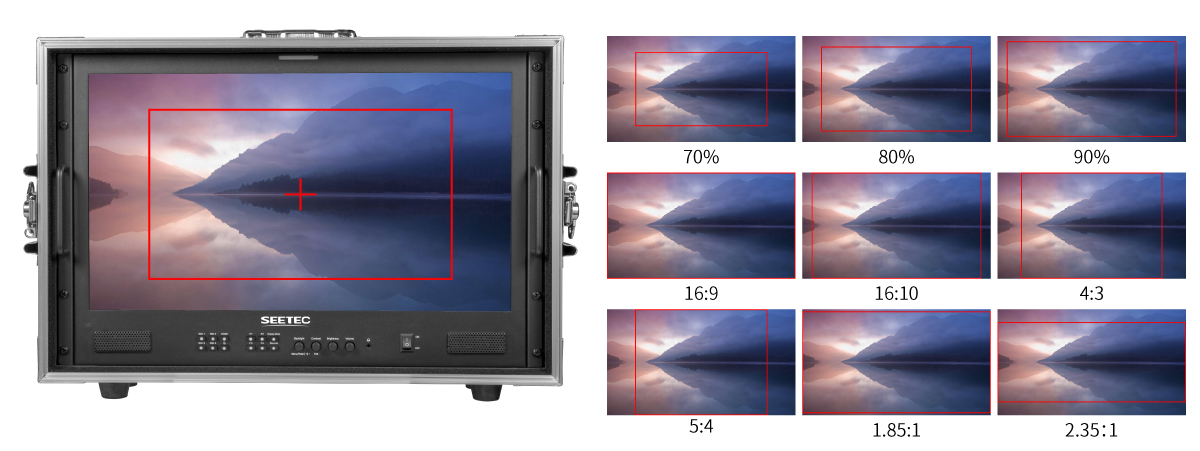

中心標記 & 安全標記
防止播放時掃描溢出，導致不該被切的畫面而被切掉。監視器設有多種畫幅安全框標記( 70%、80%、90%、16:9、16:10、4:3、5:4、1.85:1、2.35:1、自定義) 和拍攝標記線和十字中心線。保障穩定可靠的拍攝高效進行，滿足多樣化的后期裁剪需求。用戶可以根據不同拍攝背景色調靈活選擇標記線顏色（黃色、青色、紫色、紅色, 綠色, 藍色, 黑色, 白色）。
| 型號 | ATEM215S-CO |
| 屏幕尺寸 | 21.5" IPS |
| 色彩 | 16.7M |
| 分辨率 | 1920×1080 pixels |
| 像素間距 | 0.08265×0.24795 mm |
| 屏幕比例 | 16:9 |
| 亮度 | 250cd/m² |
| 對比度 | 1000:1 |
| 背光源 | LED |
| 可視角度 | 89°/89°(L/R) 89°/89°(U/D) |
| 4 X 3G-SDI | 3G-SDI (最高支持2K） |
| 1 X HDMI | HDM（最高支持1080P） |
| 1 X RS485 | RS485 |
| 1 X GPI | GPI |
| 1 X USB | USB |
| 4 X 3G-SDI | 3G-SDI(最高支持2K) |
| 1 X RS485 | RS485 |
| 音頻輸出 | 耳機孔，揚聲器 |
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 2048x1080i (60/59.94/50) |
| 2048x1080p (60/59.94/50/30/29.97/25/24/23.98)) |
| 480i/576i/480p/576p |
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i (60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 輸入電壓 | DC 12V |
| 消耗功率 | ≤37W |
| 工作溫度 | 0°C~50°C |
| 儲藏溫度 | -20°C~60°C |
| 單機尺寸 | 511.6L×355.6H×23.3D (mm) (不含鋁箱) |
| 單機重量 | 4.27kg (不含鋁箱） |
| 裝箱數量 | 1 |
| 外箱尺寸 | 647*315*470(mm) |
| 毛重 | 16.4kg |
| *內置多款攝像機灰片log轉Rec709 |
| *用戶自定義3DLUT上載（最多可存儲36個） |
| *支持GPI控制 |
| *支持動態IMD，支持TSL 3.1/4.0和IMAGE VIDEO協議 |
| *支持OSD TALLY和LED TALLY |
| *16路音頻解嵌音柱顯示 |
| *直方圖 |
| *輔助對焦 (黃，紅，綠，藍，白5色對焦顏色可選) |
| *偽色彩 |
| *過曝 (過曝值可調) |
| *時間碼 |
| *畫中畫 (水平&垂直位置可調) |
| *欠掃描、過掃描 |
| *變形模式 (1.25X、1.33X、1.5X、2.0X、2.0mag) |
| *放大 （4X、9X、16X） |
| *點對點 |
| *中心標記 |
| *安全框 (70%、80%、90%、16:9、16:10、4:3、5:4、1.85:1、2.35:1、自定義) |
| *遮幅標記 (16:9、16:10、4:3、1.85:1、2.35:1) |
| *標記顏色 (黃、青色、紫色、紅、綠、藍、白、黑) |
| *顯示比例 (自動、16:9、16:10、4:3、5:4、1.85:1、2.35:1、自定義) |
| *單色顯示 (灰、紅、綠、藍) |
| *圖像凍結 |
| *自定義色溫調整 |

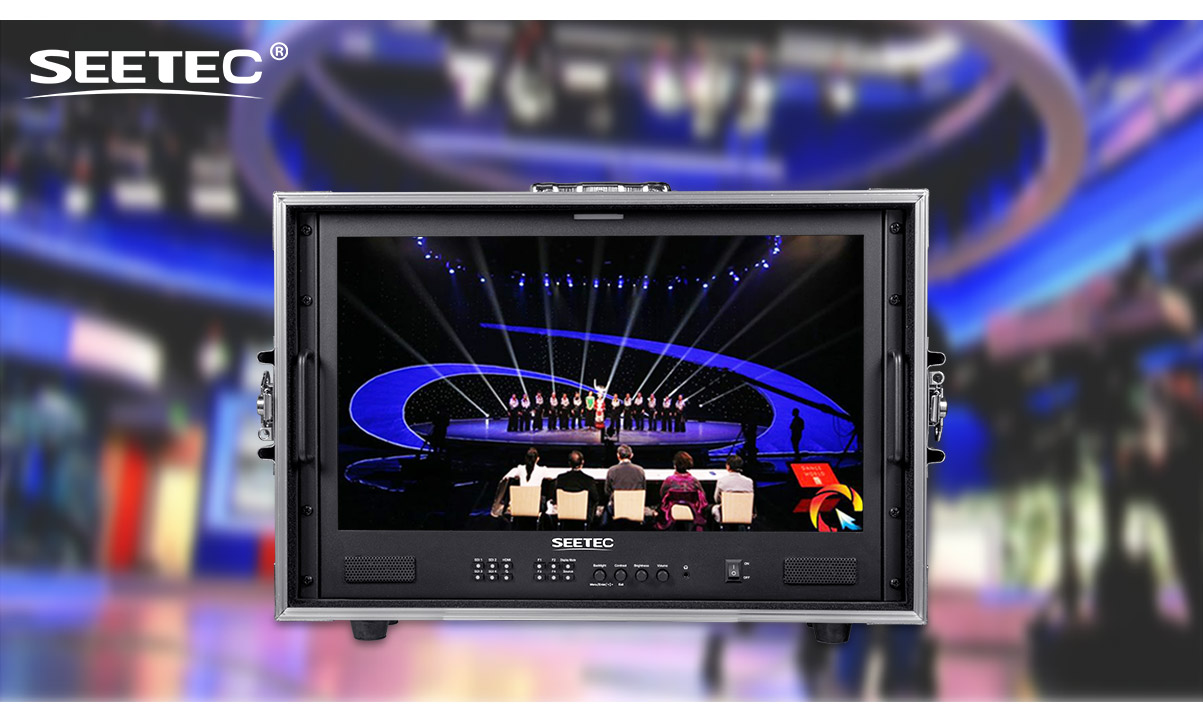

在電視臺現場節目制作時，傭有高分辨率的屏幕可以帶來無比清晰的畫面，您可輕松檢查所有機位是否準確對焦并確保顏色一致，更好的掌握節目播出的質量。內帶的TALLY功能可讓您看清哪路信號處在播出狀態和哪個鏡頭正插入到預覽輸出中。GPI控制，讓您快速選擇想要的功能，節省時間，提高拍攝效率。
所有畫面信號盡在掌握
ATEM215S-CO可作為全面監看所有視頻畫面的解決方案！所有SDI視頻輸入畫面均可配備環通輸出，并支持2K視頻格式，讓您實時監看制作全程的所有畫面。
ATEM215S-CO擁有全高清的大屏幕，支持3D-LUT色彩校正調色、HDR、直方圖、矢量圖、峰值對焦等功能，搭配隨附的遮陽罩，即使在戶外也能清晰觀看畫面。是影視現場拍攝、后期制作的監看利器。重要的是您還能進行一鍵全波形監看，實時了解輸入視頻信號的真正質量。ATEM215S是您完備的節目制作監看解決方案！

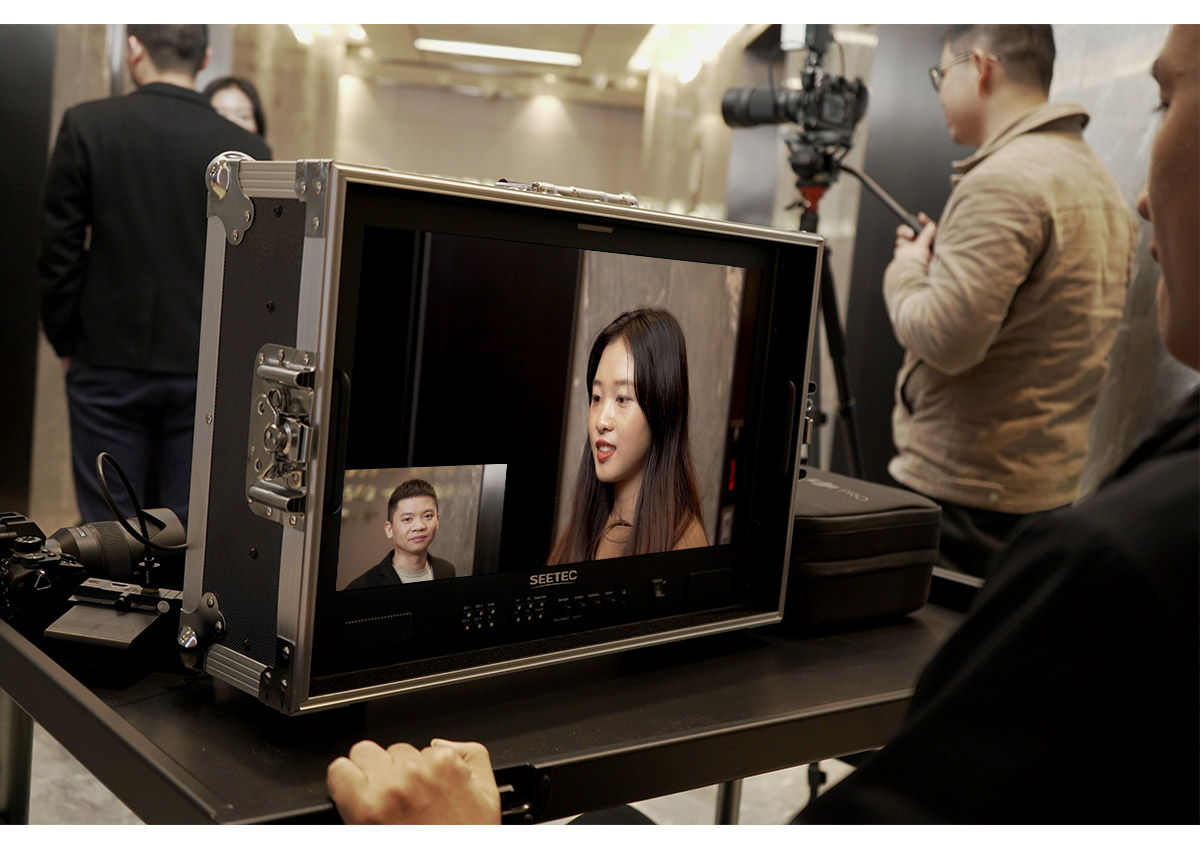

劇組導演的絕佳選擇
ATEM215S-CO搭載4路3G-SDI輸入及輸出，這讓它更適合專業的劇組拍攝使用。多種畫面模式，讓導演在現場不但可以對各個鏡頭進行實時監看，還能全屏監看更多細節，更好的與攝影師及時溝通。
標準配件:
1× 12V/4A電源適配器
1× SDI線
1× 迷你HDMI線
1× V型電池背扣（默認鎖機子上）
1× 遮陽罩
1× 鋁箱
1× 說明書
